Разработка проектной документации

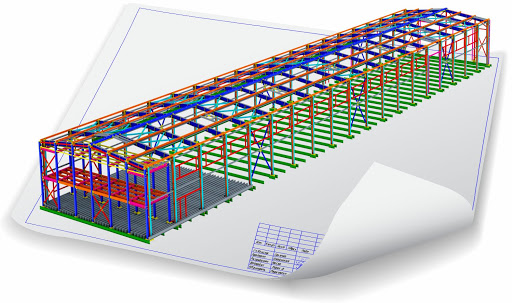

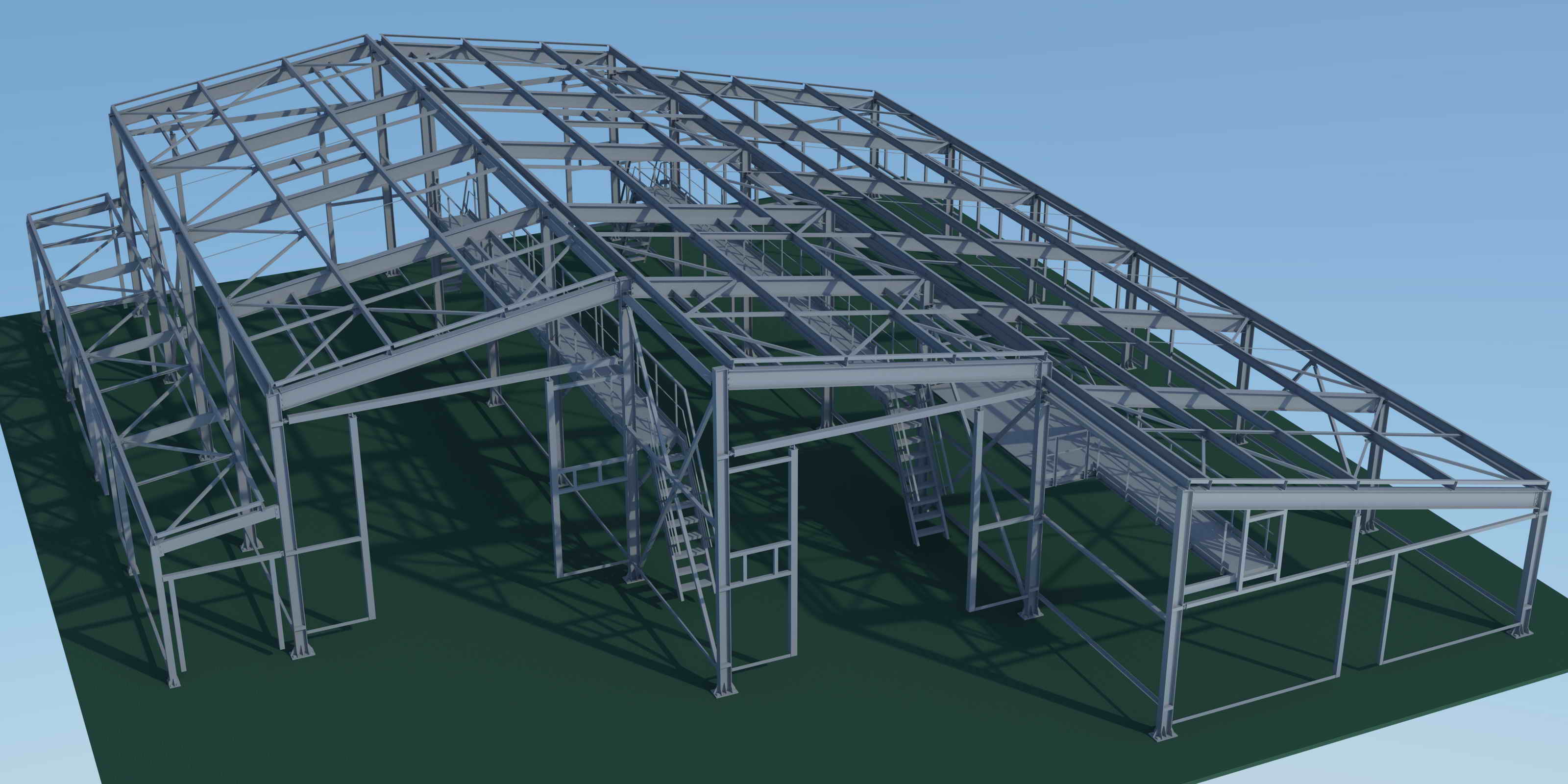

Большой опыт, высокая квалификация позволяют нам в минимальные сроки выполнять разработку чертежей КМД (Конструкции Металлические Деталировочные). Чертежи КМД являются основой для изготовления и последующего монтажа строительных металлических конструкций и должны содержать все необходимые данные для разметки, обработки, сборки, сварки, контроля и монтажа конструкций, при этом быть удобочитаемыми и не перегруженными лишней, не нужной информацией.

Если вам нужно разработать чертежи КМ, вы всегда можете обратиться в нашу компанию. Мы разработаем для вас чертежи КМ в кратчайшие сроки и за умеренные цены, гарантируя при этом высокое качество и полную ответственность за свою работу.

В чертежах КМД, в отличие от стадии КМ, прорабатывается каждый узел, каждая деталь будущей конструкции. Разработка чертежей КМД должна производиться  профессионалами, с профильным образованием и большим опытом. При разработке чертежей КМД выделяют следующие основные термины:

Деталь - отдельное изделие, изготовленное за один или несколько технологических процессов (резка, сверление отверстий, гибка, фрезеровка). Чертеж каждой детали выполняется на отдельном листе формата А4,А3. На чертеже указывается маркировка детали, тип сечения, габаритные размеры, марка стали, требуемое количество на весь объем, а также список марок, в который данная деталь входит.

Отправочная марка - изделие, изготовленное на производстве исходя из требований проекта КМ, рационального монтажа, удобства транспортировки и поставленная на строительную площадку. Отправочной маркой может быть также и отдельный монтажный элемент (монтажная деталь: прокладка, монтажная шайба, лягушка). Список отправочных марок формируется в Ведомость отправочных элементов КМД с указанием количества и веса каждой отправочной марки. На чертеже отправочной марки указываются все необходимые размеры для соединения деталей, параметры сварных швов, типы сварочной проволоки и электродов, тип обработки поверхности, информация по антикоррозионной защите и пр.

Проектирование КМД - серьезная кропотливая работа, а хорошо выполненные чертежи раздела КМД - это залог качественно изготовленных и смонтированных металлоконструкций.
